【5-4-4】フランジ締結記録/復旧

ここでは、監督者と作業員の記録、写真の登録などが可能です。

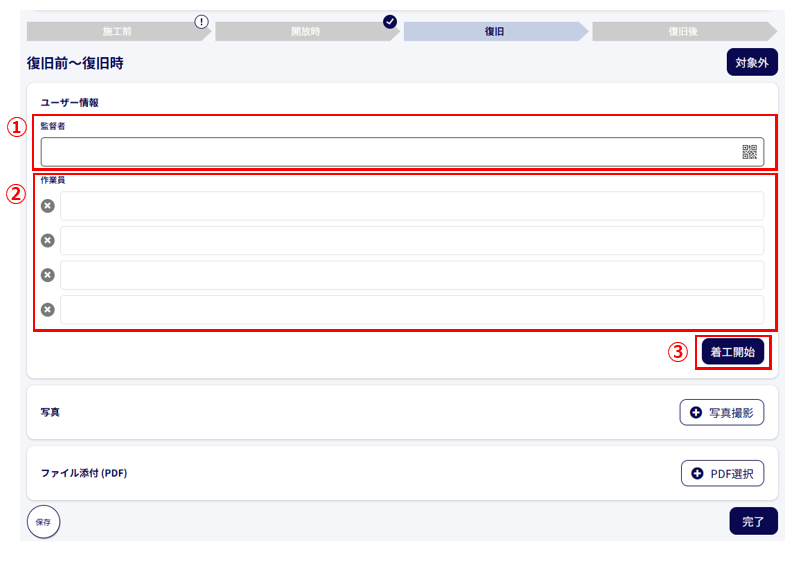

① ログインされた監督者名が表示されます。
② 作業員名を入力します。

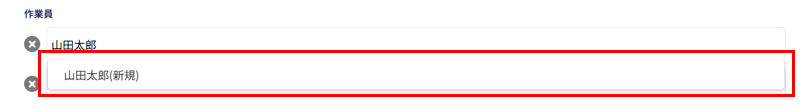

③　作業員名を入力すると「作業員名（新規）」と書かれたポップアップが出現します。　

こちらを押下すると作業員名が登録されます。　
登録された名前は、以降プルダウンで出現します。

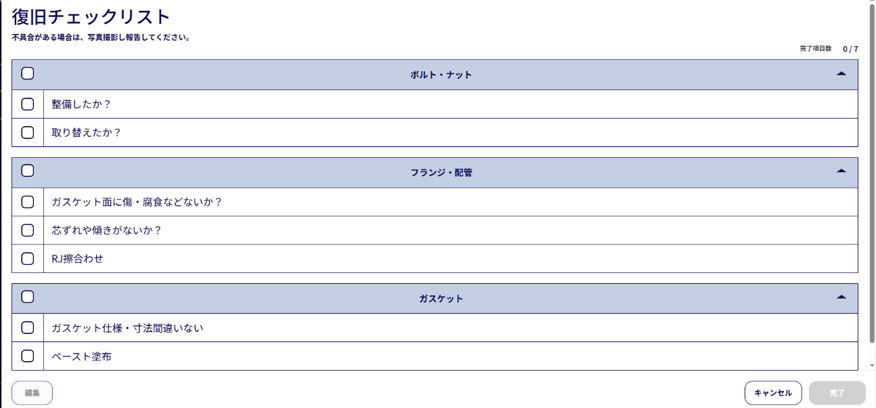

④ 「着工開始」ボタンを押下します。復旧チェックリストが出現するので、復旧時にチェックしてください。

全てのチェックが完了後、「完了」ボタンを押下します。完了した日時が登録されます。

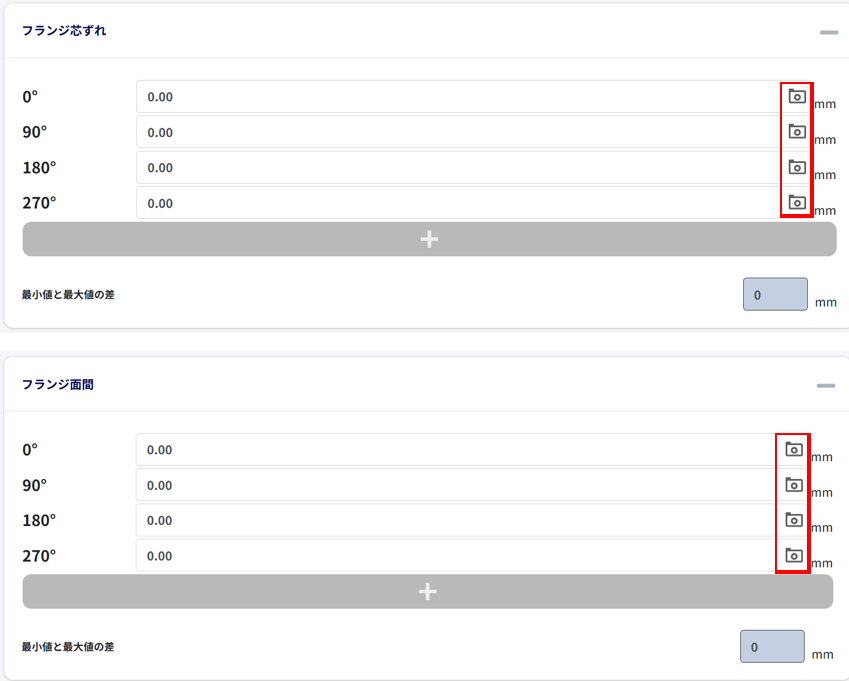

管理レベル２および管理レベル３では「フランジ芯ずれ」と「フランジ面間」の項目が出現します。
測定器で測定したで段差と隙間の値を入力します。

測定箇所は0°、90°、180°、270°の４箇所ですがボタンを押すことで、測定箇所の追加が可能です。カメラマークを押すとカメラが起動するため、カメラOCRスキャン自動取り込みが可能です。

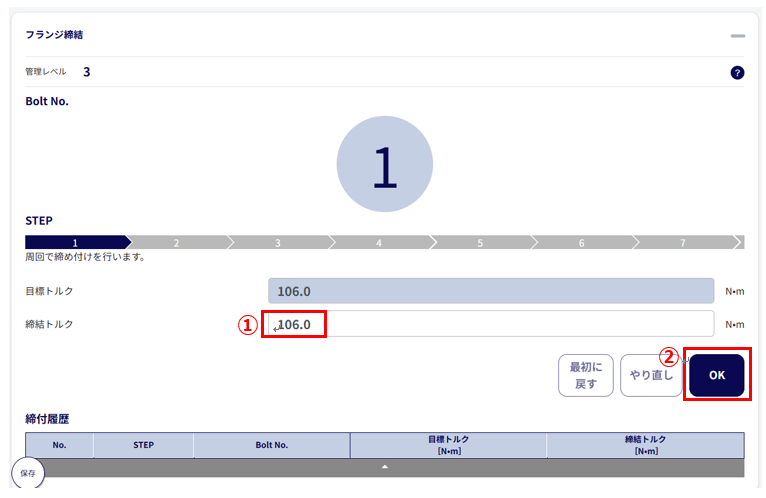

管理レベル３では「フランジ締結」の項目が出現します。

①　締結トルクを入力します。デフォルトでは目標トルク値が記載されています。
②　ＯＫボタンを押すと次のボルトの締結画面に遷移します。

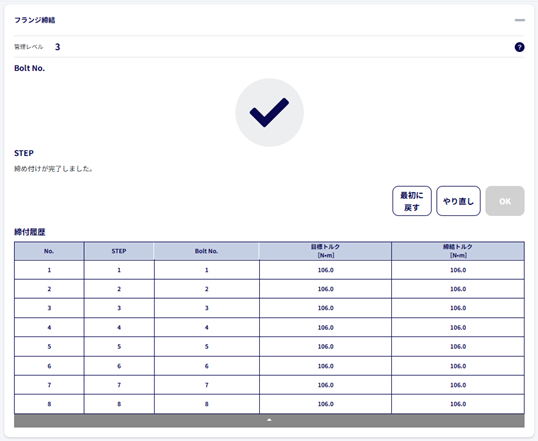

全てのボルトの締結が完了すると締付履歴が表示されます。
