【4-11-2】工程管理表概要②

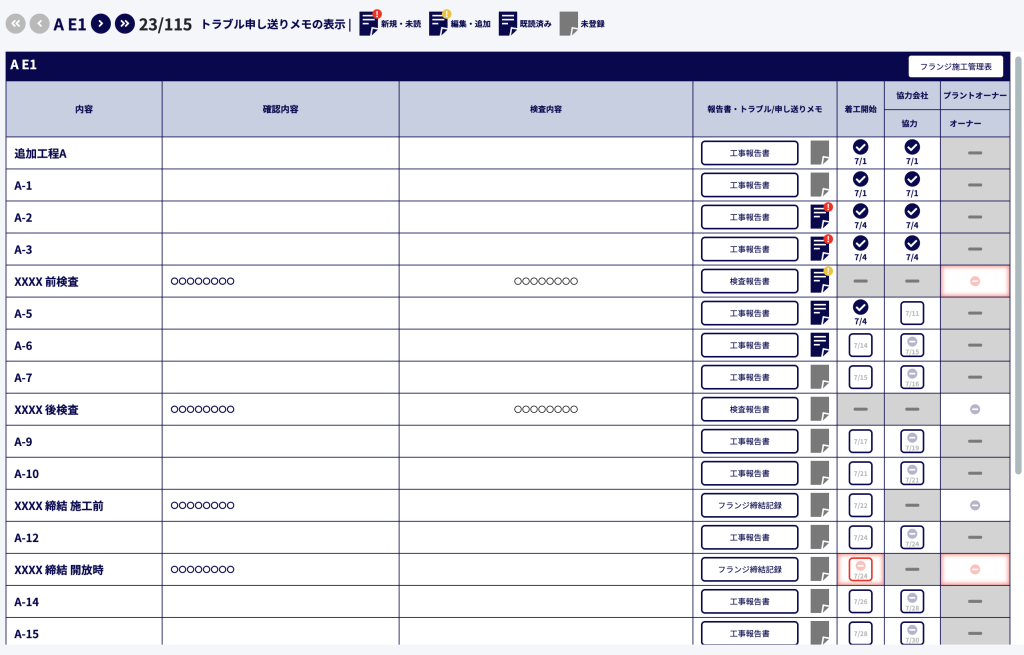

こちらは、工程管理表画面における管理表です。

ここでは、作業の進捗状況の確認および、工事品質管理表に進捗状況の記入を行います。

工事品質管理表の各操作は、以下の通りです。

表中の「報告書・トラブル/ 申し送りメモ」という列にある、ボタンやアイコンの役割は表示は以下の通りです。

機能	ボタン / アイコン
工事報告書・新規作成
トラブル申し送りメモ・新規作成 (押下すると、【4-13-2】トラブル/申し送りメモ作成に遷移)
未読 / 編集されたトラブル申し送りメモの確認 (押下すると、【4-13-7】トラブル/申し送りメモ一覧に遷移)
既読済みのトラブル申し送りメモの確認 (押下すると、【4-13-7】トラブル/申し送りメモ一覧に遷移)

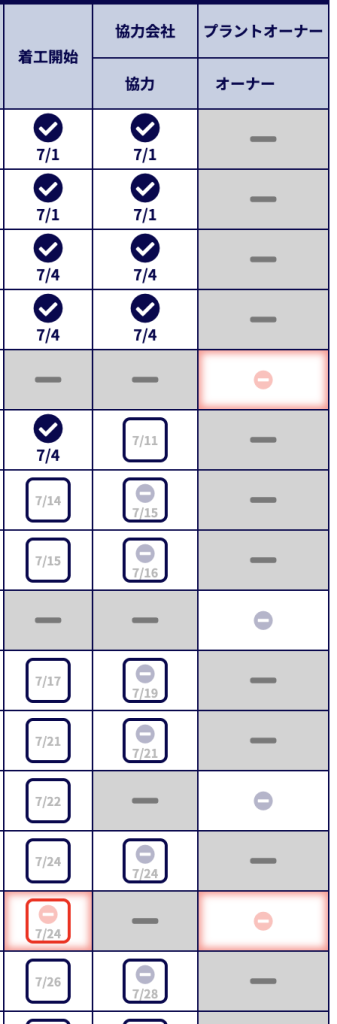

② 各種セルについて

工事品質管理表における、各種セルの機能と役割は、以下の通りです。

ユーザーは、エリア / 機器ごとに紐づく各作業に対して、クリックをすることで「✓」の入力ができます。
また、ホールド工程よりも後の工程は、ホールド作業が✓(チェック)の入力されないと、✓(チェック)の入力はできません。

・必ず着工開始を押さないと、完了ボタンの入力ができません。

・ホールド作業に対してチェックを入力する場合、以下のようなダイアログが表示されます。問題なければ、「はい」ボタンを押下します。

・チェック済みの工程に対して、チェックをはず場合は、以下のようなダイアログが表示されます。問題がなければ、「はい」ボタンを押下します。

尚、チェックを外すことで、当該工程の完了日の記載はセルから削除されます。

・ 未完了のホールド作業などが前工程にある場合は、以下のようなダイアログが表示されます。

・ 作業に対してチェックする権限がない場合は、以下のようなダイアログが表示されます。

【4-3-3】工程設定で、「前検査 – 目視検査」「後検査 – 目視検査」「後検査 – 外径測定」「後検査 – 余寿命評価」という４種類の報告書タイプを選んだ場合、「工事報告書」ボタンではなく、「報告書の編集」ボタンがカラムに追加されます。

それぞれのボタンを押下すると、以下のように遷移します。

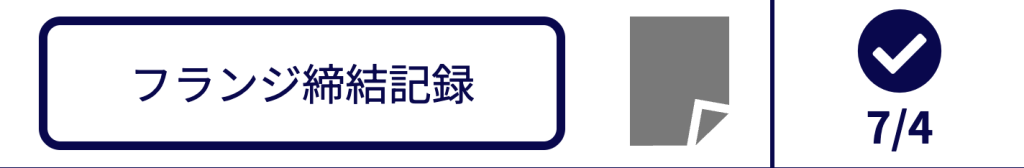

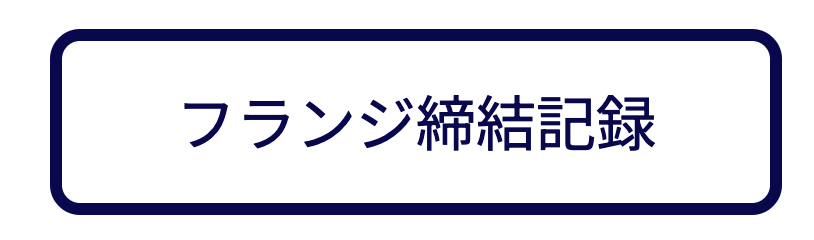

フランジ締結を利用する案件の場合、テーブルには「フランジ締結記録」ボタンが用意されています。

こちらを押下すると、【5-4-1】フランジ締結記録/基本画面 へ遷移し、定期修理工事とフランジ締結との横断が可能になります。

なお、フランジ締結記録の画面で「着工開始」されることにより、工程管理画面でも、着工開始アイコンが表示反映されます。
